技术|压型钢板允许最大无支撑跨距计算公式

发布者:admin 发布日期:2016-05-26 阅读:92
说明:
压型钢板铺设长度应尽可能跨越3个或者3个以上的跨距。
在施工载重条件下,压型钢板所受最大工作应力不得超过允许工作能力(0.9倍的屈服强度)。
由湿混凝土重及压型钢板自重两者所引起的挠度不得超过跨距的1/180或20mm(最小值)

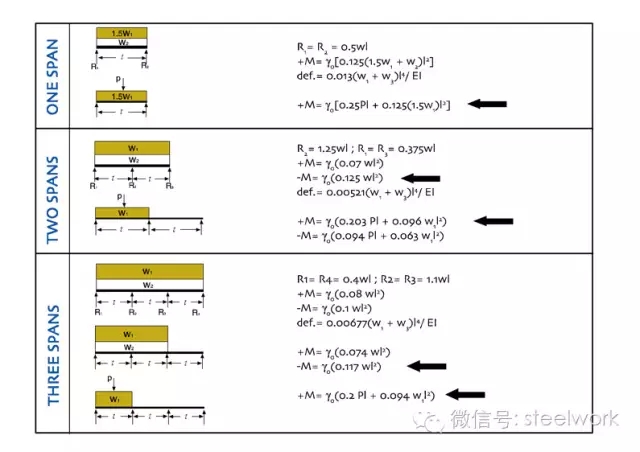

粗黑箭号 所指的通常为控制工作应力的公式。
P=2.5KN/m   (每米宽幅施工集中荷载)
W1 =湿混凝土+压型钢板自重(KN /㎡)
W2 =1.5 KN /㎡(抗压计算用的施工均布荷载)
W3 =1.0 KN /㎡ (挠度计算用的施工均布荷载)
W = W1+ W2
      1(计算跨距)=净跨距+压型钢板肋高
   γo (结构重要性系数)=0.9
          薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点,是良好的建筑材料和构件,主要用于围护结构、楼板,也可用于其他构筑物。根据不同使用功能要求,压型钢板可压成波形、双曲波形、肋形、 V形、加劲型等。
